Présentation du système

Le système DuoMAG Quadropulse System (QPS) combine quatre stimulateurs DuoMAG MP pour fournir un stimulateur TMS quadropulse entièrement configurable. Cette combinaison permet un contrôle individuel de l'amplitude de tous les stimulateurs ainsi que la capacité de régler l'intervalle inter-stimulus (ISI) et de délivrer la stimulation quadropulse définie par l'intermédiaire d'une seule bobine. La fonctionnalité quadropulse permet aux utilisateurs de délivrer des impulsions de conditionnement et d'essai de précision inférieure et supérieure aux seuils, ce qui est un élément primordial pour l'étude de l'inhibition et de la facilitation inter et intracorticale. L'intervalle inter stimulus pour les quatre impulsions est réglable soit par le logiciel de commande , soit par une commande externe via des entrées TTL, ce qui offre une flexibilité ultime dans la commande ISI. DuoMAG QPS permet aux utilisateurs de combiner les deux impulsions du stimulateur en une seule impulsion fournissant une amplitude d'impulsion qui équivaut à 140% d'une seule sortie MP DuoMAG. Le DuoMAG QPS peut également être utilisé avec quatre bobines séparées pour effectuer une stimulation interhémisphérique (quadrolatérale).

Bobine 70BF - refroidie

Caractéristiques du système

  • Le DuoMAG QPS combine quatre unités DuoMAG MP pour fournir une stimulation quadripulse entièrement programmable par le biais d'une seule bobine de stimulation.
  • Le DuoMAG QPS peut également être utilisé avec quatre bobines séparées pour effectuer une stimulation interhémisphérique (quadrolatérale).
  • En contrôlant les intervalles d'impulsions et le niveau de puissance de chaque DuoMAG MP, il est possible de fournir un conditionnement précis et des impulsions de test.
  • Ceci est utile pour l'investigation de l'inhibition et de la facilitation Inter-Corticale et Intra-Corticale.

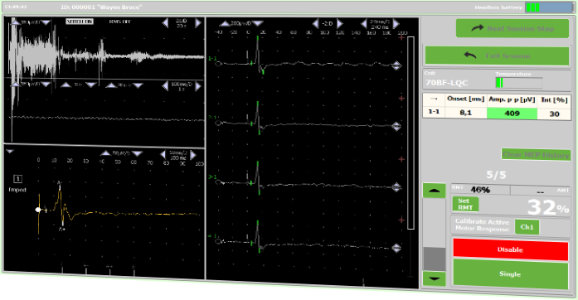

  • L'Inter-stimulus interval (ISI) pour les quatre impulsions est réglable soit par le logiciel de commande fourni, soit par une commande externe via les entrées TTL.
  • Chaque DuoMAG MP peut être utilisé indépendamment dans le logiciel de contrôle QPS ou comme stimulateur magnétique autonome DuoMAG MP.
  • Le DuoMAG QPS permet aux utilisateurs de combiner les deux impulsions du stimulateur en une seule impulsion fournissant une amplitude d'impulsion qui équivaut à 140% d'une seule sortie MP DuoMAG.
Stimulateur

Stimulation Quadro-pulse est entièrement programmable:

  • ISI de 1 ms à 800 ms
  • IQI à partir de 500 ms (2 s à la sortie maximale)
  • Intensité configurable pour chacun des stimuli A, B, C et D.
  • Fréquence de répétition continue jusquà 8 Hz (2 Hz à la sortie maximale)
Duomag Quadro QPS Duomag Quadro QPS

Commandes de bobines faciles à utiliser

Les bobines Deymed ont des commandes intégrées pour les réglages de stimulation et d'intensité. De ce fait, l'utilisateur a un contrôle total sans avoir à naviguer entre le patient et l'ordinateur. Ce qui permet à notre système TMS d'être utilisé par une seule personne.

Commandes de bobines faciles à utiliser

Bobines compatibles

70BF - Refroidissement

Bobine papillon 70mm avec commandes et refroidissement intégré.

Utilisation type :
Stimulation corticale focalisée à long terme, principalement pour la rTMS. Peut être utilisé avec le porte-bobine à contrepoids magnétique sur la configuration MagTower.

Bobine 70BF - refroidie

50BF en forme de T

Bobine papillon DuoMAG 50mm en forme de T

Utilisation type :
Stimulation corticale très focalisée, principalement pour la rTMS. Stimulation par impulsions jumelées avec configuration à double bobine en raison de la taille plus petite.

Bobine 50BF en forme de T

100R

Bobine ronde 100mm avec commandes

Utilisation type :
Stimulation des nerfs périphériques ou stimulation corticale peu profonde.

Bobine 100R

125R

Bobine ronde 125mm avec commandes

Utilisation type :
Stimulation de la colonne vertébrale.

Bobine 125R

120BFV

Bobine papillon à cône en V 120mm avec commandes.

Utilisation type :
Stimulation corticale profonde.

Bobine 120BFV

70BF

Bobine papillon 70mm avec commandes

Utilisation type :
Stimulation corticale focalisée, principalement pour la rTMS.

Bobine 70BF

50BF

Bobine papillon 50mm avec commandes

Utilisation type :
Stimulation corticale très focalisée, principalement pour la rTMS. Stimulation par impulsions jumelées avec configuration à double bobine en raison de la taille plus petite.

Bobine 50BF

Configurations

MagCart avec ordinateur

La configuration MagCart est une configuration facile à déplacer qui prend un minimum de place. Après le positionnement, un bras articulé permet aux bobines d'être rapidement verrouillées. Une interface à écran tactile comprend la conception et le contrôle du protocole.

MagCart avec ordinateur

Compact

Le DuoMAG QPS peut être placé sur un bureau ou bien dans un espace réduit.

Compact

Ce produit est uniquement destiné à la recherche.

Ce produit n'est pas encore disponible pour la vente au marché hospitalier aux Etats Unis et au Canada Si vous êtes intéressés par du matériel de recherche, veuillez nous contacter .

Caractéristiques techniques

Spécification du produit DuoMAG QPS
Mode d'impulsion Quadro-pulse, Indépendant, Protocole, Boost
Dimensions Caractéristiques: 49 cm x 55 cm x 39 cm (sans câbles, ni PC), Caractéristiques: 49 cm x 87 cm x 79 cm (avec PC et câbles), Chariot: 61cm x 160cm x 80cm
Poids Caractéristiques : 70 kg (sans câbles, ni PC), Caractéristiques : 78 kg (avec PC et câbles), Caractéristiques sur charriot: 78 kg + charriot
Intensité de stimulation 100 %. 2 Hz
Intensité de stimulation 50%. 5.6 Hz
Taux de répétition maximum 8 Hz
Inter-Stimulus Interval (ISI) 0 ou 1 – 800 ms
Largeur d'impulsion (montante/descente) 100, 141 us / 1, 1.41 ms
Compatibilité de la bobine Bobines Deymed
Tension secteur 5x (100-240Vac 50/60 Hz)
Synchronisation Entrée/sortie TTL et/ou USB
Communication Contrôle total USB, contrôle sur la bobine

Accessoires

Téléchargez le catalogue d'accessoires Deymed 2018 en format PDF à partir du lien à droite.

Vous pouvez également commander les accessoires listés directement sur notre e-Portail via le web.
